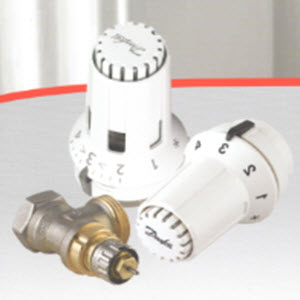

از شیر ترموستاتیک رادیاتور دانفوس برای تنظیم میزان آب و دمای ورودی به رادیاتور جهت تنظیم دمای محیط و کاهش مصرف انرژی استفاده می شود . مزایای استفاده از شیر ترموستاتیک رادیاتور دانفوس : 23 درصد کاهش مصرف و هزینه انژری توضیح یکنواخت دما در فضای خانه سهولت در استفاده قابل نصب بر روی انواع رادیاتور بهره مندی از به روز ترین تکنولوژی روز اروپا در تنظیم دما موجود در دو مدل مستقیم و زاویه دار با ضمانت 24 ماه شرکت آبتین - شرکت آبتین نماینده انحصاری شیر ترموستاتیک دانفوس

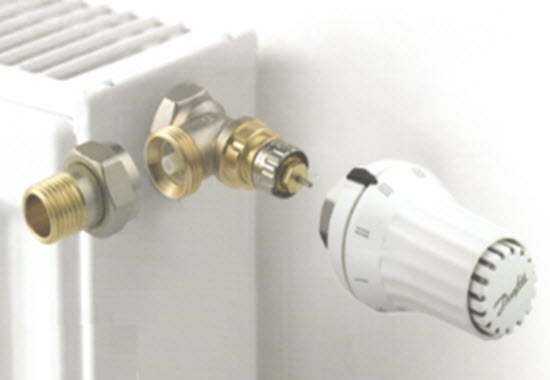

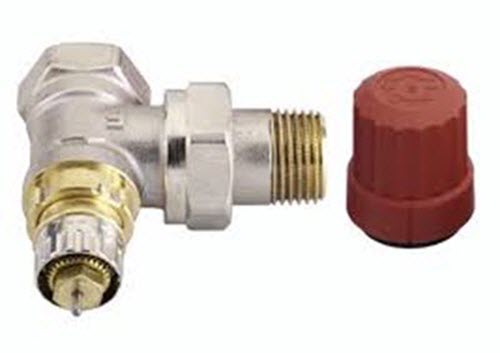

معرفی شیرهای ترموستاتیک رادیاتور دانفوس شیرهای ترموستاتیک رادیاتور دانفوس از یک ترموستات و یک شیر که توسط ترموستات باز و بسته می شود تشکیل شده است. دمای مورد نیاز هر اتاق با چرخاندن کلاهک ترموستات قابل تنظیم می باشد. هنگامی که دمای محیط به درجه مورد نظر (تنظیم شده) برسد، سنسور ترموستات دمای محیط را حس کرده و به شیر فرمان می دهد و در نتیجه با کم و زیاد کردن جریان اب ورودی به رادیاتور باعث ثابت نگه داشتن دما می شود و از هدررفتن انرژی جلوگیری می کند. در نتیجه آب گرم در گردش بدون از دست دادن حرارت مجددا به سیستم باز می گردد و از کار کردن بی دلیل سیستم گرمایشی جلوگیری می شود که تبعا باعث بهینه سازی مصرف سوخت و کاهش استهلاک می گردد و هوای اتاق نیز به سبب ثابت ماندن درجه حرارت، مطلوب و دلپذیر خواهد بود. شیرهای ترموستاتیک رادیاتور دانفوس دارای استاندارد بین المللی (EN 215-1) هستند و به میزان %20 در مصرف سوخت صرفه جویی می نمایند. برای استفاده مطلوب و بهینه از ترموستات و همچنین جلوگیری از خطای ناشی از گرمای شیر و لوله های سطحی بیش از حد ترموستات به رادیاتور می بایست ترموستات را به صورت افقی نصب نمود. ترموستات دانفوس : ترموستات از سنسور، کلاهک تنظیم، شاخص، فنر و اجزا دیگری که در شکل نشان داده شده تشکیل یافته است. در سنسور ترموستات دانفوس از مایع خاصی استفاده می شود که فرمول آن انحصارا در اختیار دانفوس دانمارک می باشد و با تاثیرپذیری سنسور از دمای محیط و انبساط و یا انقباض مایع و تاثیر آن بر پین فشاری روی شیر، جریان آب ورودی رادیاتور کاهش یا افزایش می یابد و باعث ثابت ماندن دمای محیط در درجه دلخواه می گردد. برای این که ترموستات بتواند به بهترین نحو ممکن دما را حس نماید در محل هایی که رادیاتور در محفظه یا زوایای محدود قرار دارد و یا این که اجبارا پوشش روی آن قرار داده شده است از ترموستات با سنسور بیرونی (remote sensor) استفاده می شود. سنسور این ترموستات می تواند بر حسب نیاز تا 8 متر از رادیاتور فاصله داشته باشد. ترموستات به یک مکانیزم قفل فنری مجهز شده است که امکان نصب سریع و محکم آن را بر روی شیر بدون نیاز به هرگونه ابزاری فراهم می سازد. بعضی از انواع ترموستات ها به منظور افزایش امکانات برای مصرف کننده امکان تنظیم در حالت های حداقل دما (*) و قطع کامل (0) و محدود نمودن دما را نیز دارا می باشند. دمای مورد نیاز را می توان با چرخاندن کلاهک ترموستات تنظیم نمود. جدول زیر شاخص ترموستات و دمای محیط مربوطه را نشان می دهد. اعداد مذکور جنبه راهنمایی دارند و معمولا شرایط محل نصب میزان دمای نهایی و واقعی را تعیین می نماید. شاخص های دما بر اساس استانداردهای اروپا Xp=2 تعیین شده است. این بدان معناست که ترموستات های رادیاتور عمل قطع جریان آب را در دمای سنسور تا 2 درجه بالاتر از شاخص های دمای تعیین شده می باشد، انجام می دهد. نکته مهم : سنسور ترموستات نسبت به حرارت خورشید، تعداد نفرات و سایر منابع و عوامل گرمایی (گرمازا) نیز حساس بوده، عکس العمل نشان داده و آب گرم ورودی به رادیاتور را کم یا زیاد می کند در صورتی که شیرهای معمولی بدون هیچ گونه کنترلی فقط راه ورودی آب گرم را به رادیاتور مسدود می نمایند (در صورتی که صد در صد سالم باشد) و برای کاهش دمای اتاق مجبور خواهید شد که پنحره ها را باز نمایید. در این حالت هزینه پرداختی شما صرف گرم شدن هوای بیرون شده و هدر خواهد رفت. ترموستات با سنسور محدود شونده دانفوس : در اماکن عمومی و محیط های داخلی که احتیاج به ثابت نگه داشتن دما در یک درجه و یا محدوده ای از درجه حرارت محیط می باشد، می توانیم از ترموستاتی با سنسور محدود شونده استفاده نماییم. به وسیله این ترموستات می توان دمای محیط را در حداقل و حداکثر دمای تنظیم شده محدود نمود و امکان تغییر دما توسط افراد غیر مسئول ممکن نخواهد بود. شیر ترموستاتیک دانفوس : شیرهای معمولی رادیاتور از نظر عملکرد دارای یک تعریف کلی هستند که عبارت است از مسدود و یا باز نمودن جریان آب، شیرهای دانموس که جهت نصب بر روی رادیاتور و به منظور بهره گیری از ترموستات ساخته شده اند مزایای خاصی دارند که به علت عدم اطلاع عموم کمتر به آن توجه می شود. مهم ترین نکته در این مورد قابلیت تنظیم یا Presetting می باشد که در صورت مجهز بودن شیر به این سیستم می توان حجم آب ورودی رادیاتور را تنظیم نمود (از 04/0 تا 73/0 متر مکعب در ساعت). لازم به ذکر است در ساختمان هایی که دارای سیستم های حرارت مرکزی (موتورخانه) می باشند، به سبب ارتفاع طبقات و یا فاصله واحدها از مرکز حرارتی معمولا توزیع گرما در تمام نقاط یکسان نخواهد بود، در نتیجه واحد های نزدیک به موتورخانه برای رهایی از گرمای بیش از حد پنجره ها را باز نموده و واحدهای دورتر بعضا مجبور هستند از وسایل و امکانات گرمایشی جانبی نیز استفاده نمایند. شیرهای ترموستاتیک رادیاتور دانفوس مشکلات ذکر شده را با قابلیت Presetting برطرف می نمایند. نجوه تنظیم شیرها (Presetting) : اعداد مشخص شده بر روی پیچ تنظیم (شکل A) به راحتی و با دقت و بدون نیاز به استفاده از ابزار خاصی با روش زیر قابل تنظیم می باشند : • ترموستات و یا درپوش محافظ را بردارید. • حلقه تنظیم را به طرف بالا بکشید. • حلقه تنظیم را بچرخانید تا عدد مورد نظر در راستای علامت (!) که بر روی لوله خروجی شیر است قرار گیرد. • حلقه تنظیم را آزاد کنید تا مقابل عدد مورد نظر قرار گیرد. • پیچ تنظیم را می توان مقابل اعداد 1 تا 7 که معرف و نشان دهنده یک Kv می باشد تنظیم نمود./ تنظیم بر روی حرف N که در کارخانه انجام شده است بدین معناست که ورودی آب کاملا باز می باشد. نکته مهم این است که علامت (!) باید رو به روی اعداد و یا حرف N قرار گیرد. نصب شیرهای ترموستاتیک رادیاتور دانفوس یک سرمایه گذاری است نه یک هزینه انواع شیرهای ترموستاتیک دانفوس و کاربرد آن : نحوه قرار گرفتن لوله های ورودی آب رادیاتور و رعایت اصل افقی بودن ترموستات نسبت به رادیاتور باعث گردیده است که از چهار نوع شیر بر حسب شرایط استفاده شود : 1- شیر زاویه دار : زمانی که لوله ورودی آب از دیوار پشتی باشد. 2- شیر زاویه دار راست : زمانی که لوله ورودی آب از کف و از سمت راست رادیاتور بالا آمده باشد. 3- شیر زاویه دار چپ : زمانی که لوله ورودی آب از کف و از سمت چپ رادیاتور بالا آمده باشد. 4- شیر زاویه دار UK : این مدل برای تمامی حالا فوق قابل استفاده می باشد و ترموستات در راستای رادیاتور قرار می گیرد. 5- شیر مستقیم : زمانی که لوله ورودی از دیوار جانبی مستقیما وارد رادیاتور شده باشد. روش نصب شیر ترموستاتیک دانفوس : ترموستات دانفوس به دلیل وجود مکانیزم قفل فنری خاص به راحتی و بدون استفاده از هرگونه ابزاری قابل نصب می باشد. 1- درجه ترموستات را بر روی عدد 5 قرار دهید. 2- ترموستات را بر روی شیر فشار دهید، وجود یک حلقه نصب این اطمینان را به شما می دهد که ترموستات بر روی شیر محکم شده است. 3- به منظور باز کردن یا نصب دوباره ترموستات حلقه نصب را با دست بچرخانید (مطابق شکل) در مواردی که لازم است ترموستات بر روی شیر قفل شود تا به راحتی جدا نگردد می توان از قفل ترموستات استفاده نمود. با نصب این وسیله روی انواع ترموستات دانفوس امکان برداشتن ترموستات از روی شیر برای افراد غیر مسئول ممکن نخواهد بود. نصب قفل ترموستات 1- شاخص ترموستات را ترجیحا بر روی عدد 5 قرار دهید. 2- قطعه پلاستیکی کوچک را از روی حلقه نصب جدا نمایید. قفل ترموستات (قطعه پلاستیکی مشابه) را در جای آن قرار دهید. 3- ترموستات را بر روی شیر قرار داده فشار دهید تا ترموستات بر روی شیر قفل شود. باز کردن قفل ترموستات 1- شاخص ترموستات را ترجیحا بر روی عدد 5 قرار دهید. 2- قفل ترموستات را از روی حلقه نصب جدا نمایید. 3- حلقه نصب را بچرخانید، ترموستات را بیرون بکشید تا از شیر جدا شود. 4- پس از جدا نمودن ترموستات از شیر، حلقه نصب را بچرخانید تا فنر (خار) داخل حلقه نصب به حالت اولیه برگردد. طرز کار ترموستات محدود شونده 1- محدود نمودن با ضامن سمت چپ : شاخص ترموستات را بر روی علامت * قرار می دهیم ضامن مربوط به حداقل دمای ترموستات را به داخل فشار داده و در همین حالت ترموستات را چرخانده و روی عدد دلخواه ضامن را رها کنید. 2- نمودن با ضامن سمت راست : شاخص ترموستات را بر روی عدد 5 قرار هید. ضامن مربوط به حداکثر دمای ترموستات را به داخل فشار دهید و در همین حالت ترموستات را چرخانده و روی عدد دلخواه ضامن را رها کنید. به این ترتیب ترموستات دمای محیط را در محدوده ای دمای تنظیم شده محدود می نماید. محدود نمودن با هر دو ضامن؛ می توانیم ترموستات را در یک درجه دلخواه نیز تنظیم نماییم. اقدامات پس از نصب : شیرهای ترموستاتیک دانفوس با توجه به انواع آلیاژهای ساخته شده و طراحی ویژه قطعات به گونه ای است که پس از نصب نیاز به هیچ گونه تعمیر و نگهداری نداشته و تنها توصیه ما برای تمیز نمودن ترموستات این است که بدون استفاده از حلال ها و مواد شیمیایی و تنها با شوینده های ملایم و رقیق آن را تمیز نمایید. قرار دادن رادیاتور در حالت حداقل دما (آماده به کار Stand by) : در صورتی که منزل را برای مدت طولانی ترک می کنید برای جلوگیری از یخ زدگی لوله ها می توانید با اطمینان ترموستات را بر روی علامت (*) تنظیم نمایید. در این وضعیت، ترموستات دمای اتاق نیز حدود 8 تا 10 درجه سانتیگراد کنترل خواهد نمود و بدین طریق دمای رادیاتور به حداقل رسیده و در حالت آماده به کار Stand by قرار می گیرد. استانداردها : از نکات بسیار مهم در مورد شیرهای ترموستاتیک رادیاتور دانفوس دارابودن استانداردهای معتبر در این زمینه می باشد. (EN 215-1) لازم به ذکر است که شیرهای ترموستاتیک رادیاتور دانفوس دارای کیفیت بالاتر از استانداردهای اروپا می باشد. فرهنگ توجه به استاندارد یک ضرورت است نه یک انتخاب
مزایا و مشخصات شیرهای ترموستاتیک رادیاتور دانفوس که مورد تایید سازمان بهینه سازی مصرف سوخت کشور قرار گرفته است : جلوگیری از اتلاف انرژی و کاهش هزینه سوخت مصرفی تا 20%. امکان کنترل دمای محیط به صورت مجزا و با دقت بالا بدون نیاز به مصرف هر نوع انرژی الکتریکی. فراهم نمودن آسایش مصرف کننده با برخورداری از دمای یکسان در محیط. استفاده از مایع مخصوص با تکنولوژی ویژه در سنسور ترموستات جهت افزایش دقت و عمر سنسور. کاهش میزان تولید مواد آلاینده محیط زیست. قابلیت نصب آسان بر روی انواع رادیاتورهای قدیمی و جدید. دقت بالا و عملکرد دقیق به دلیل بالاترین سطح تماس سنسور ترموستات با هوای محیط. قابایت استفاده از گرمای محیطی (گرمای ناشی از حضور افراد و نور خورشید و ..) ترموستات با سنسور بیرونی جهت مصارف خاص. قابلیت تنظیم ترموستات روی حداقل دما (8 درجه سانتیگراد) جهت قرار دادن رادیاتور در حالت آماده به کار (Stand by). قابلیت استفاده از قفل مخصوص ترموستات جهت محیط های عمومی. امکان محدود نمودن دما روی درجه دلخواه با هدف جلوگیری از تغییر آن توسط افراد غیر مسئول. قابلیت تنظیم میزان عبور جریان آب در هر رادیاتور بر حسب نیاز. مجهز به فیلتر مخصوص در شیر جهت کاهش صدای عبور جریان در رادیاتور (Noise Filter). استفاده از آلیاژهای مخصوص در قطعاتی از شیر که با آب در تماس هستند جهت عدم ایجاد رسوب. دارای استانداردها و تاییدیه های کیفیت و محیط زیست. دارای کیفیت و تکنولوژی بالا. 20 سال ضمانت.
